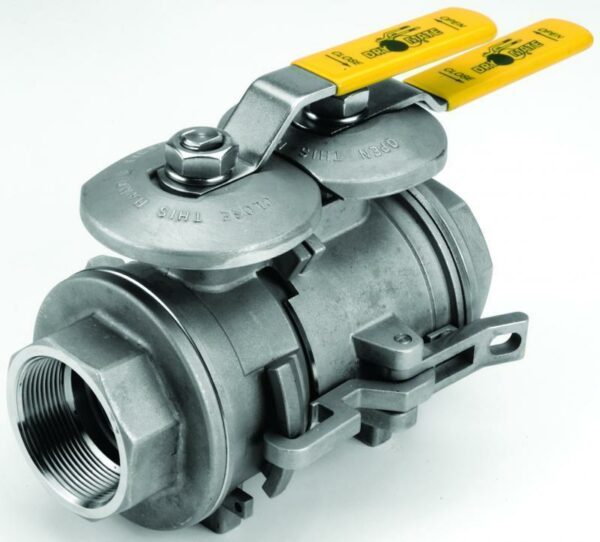

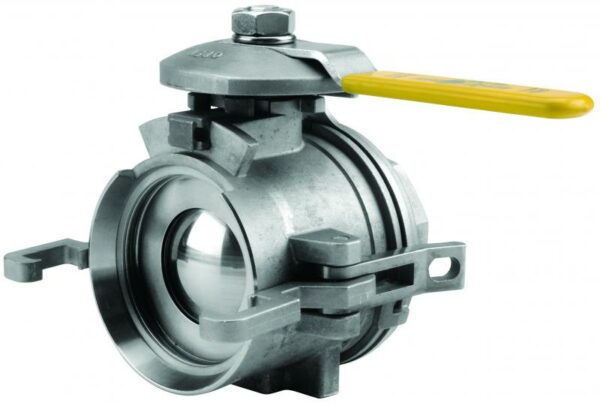

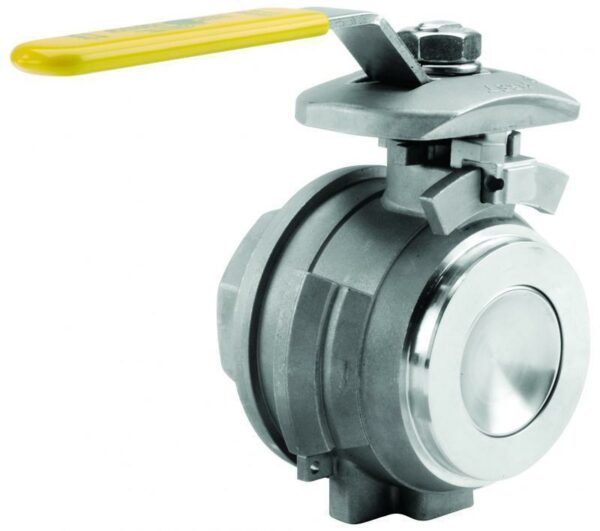

Raccord DRY MATE 2″ new generation

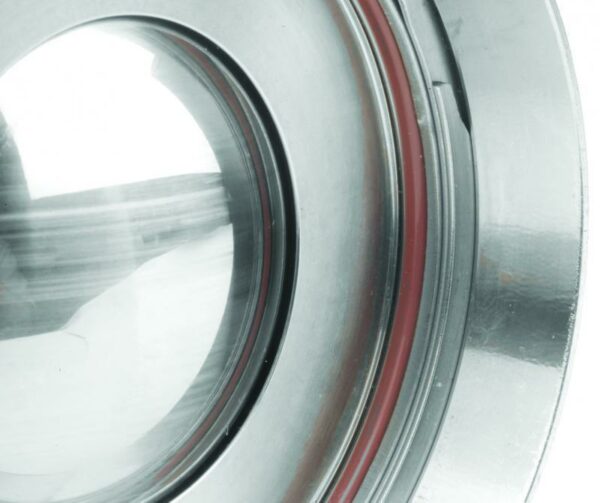

Le raccord DRY MATE 2 » FULL PORT new génération est une version évoluée du DRY MATE standard avec notamment un joint de face TORIQUE (étanchéité entre la pièce mâle et la pièce femelle) beaucoup plus simple, car il n’est plus nécessaire de désassembler le raccord pour le changer.

Principes :

Pour connecter les deux parties décalez les de 20 degrés puis ramenez les dans le même axe et verrouillez les cames.
Désormais les vannes peuvent être ouvertes et le fluide peut circuler, il est alors impossible de déconnecter le système.
Pour déconnecter faîtes l’opération inverse, fermez les vannes, déverrouillez les cames et décaler les deux pièces d’environ 20 degrés.

Avantages :

• le raccord DRY MATE évite toute fuites de produits lors du passage des fluides
• passage intégral
• réduction des risques d’expositions
• montage simple et rapide
• large éventail de résistance chimique
• économique

Sécurités :

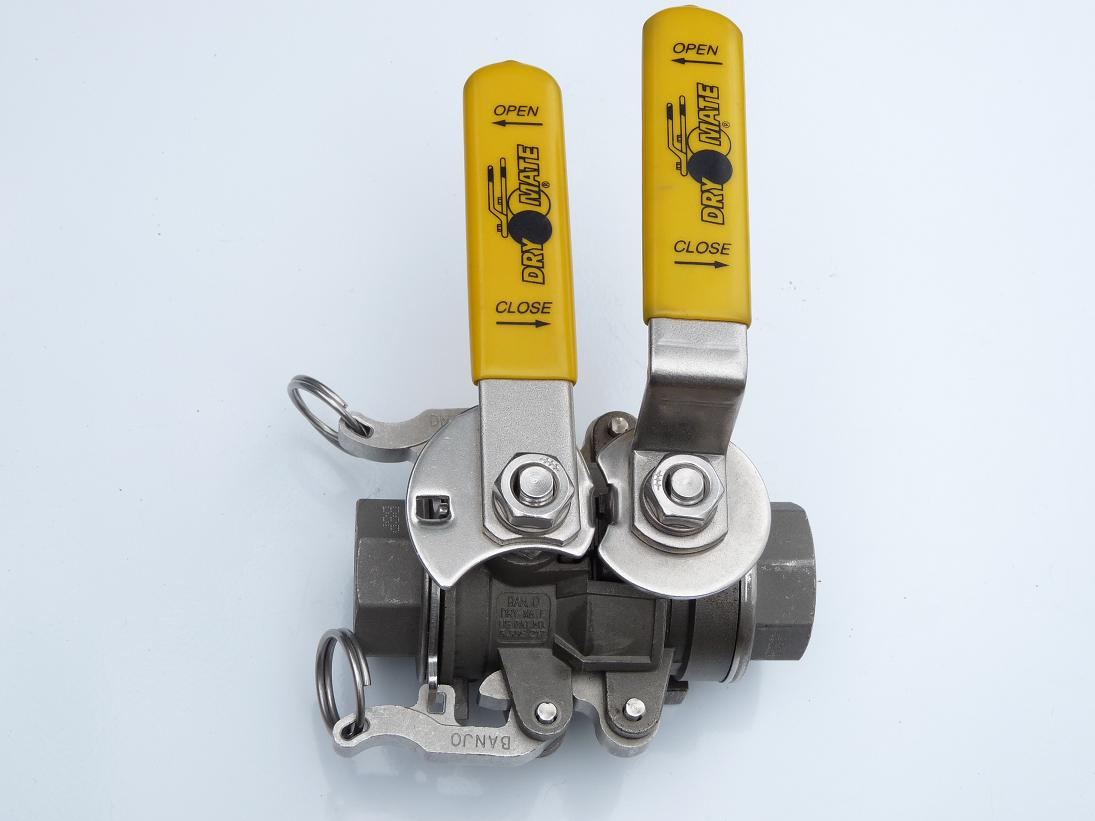

Lorsque le système DRY MATE est assemblé :

• La manœuvre du premier boisseau verrouille les cames par un système mécanique qui empêche toutes ouvertures accidentelles.
• La manœuvre du deuxième boisseau permet l’ouverture complète du système laissant le passage intégral aux fluides.

Constructions :

• corps en acier inoxydable 316
• joint de face d’origine FKM (type Viton), EPDM ou PTFE
• joints de siège des boisseaux 100% PTFE

Températures maxi : 148°C

Pressions de service maxi : 20 bar

Diamètres disponibles : 2″ (DN50) raccordement taraudé BSP ou NPT

Domaines d’applications:

• chimie
• pétrochimie
• alimentaire
• pharmaceutique
• cosmétique
• nucléaire
• traitement de l’eau
• peinture
