Raccords Symétriques Guillemin

Le raccord symétrique Guillemin très couramment appelé Raccord Pompier est un dispositif mécanique de raccordement des tuyaux.

Joints d’étanchéité : NBR, EPDM, FPM (Viton), PTFE

Caractéristiques :

• construction : alliage d’aluminium, acier inoxydable, bronze, polypropylène
• équipé en standard d’un joint NBR (aluminium, bronze ou acier) ou en standard d’un joint EPDM blanc (polypropylène)

Principe :

• Mettre les demi raccords face-à-face en opposition.
• Tourner les bagues de sorte que les doigts soient derrière les guides.
• Emboîter les demi raccords l’un dans l’autre, les joints se retrouvent ainsi l’un contre l’autre pour une parfaite étanchéité.
• Tourner les bagues de sorte que les doigts d’un demi raccord passent dans les guides de l’autre demi raccord.
• Le raccord symétrique est assemblé à la main, puis verrouillé avec une clé GUILLEMIN ou une clé tricoises.

Matériaux :

• bronze
• aluminium
• acier inoxydable
• polypropylène

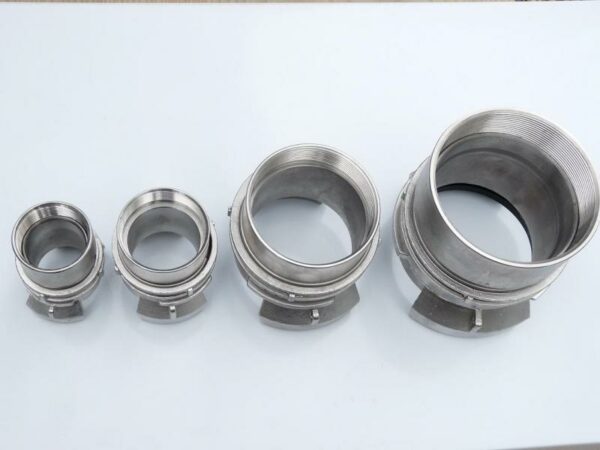

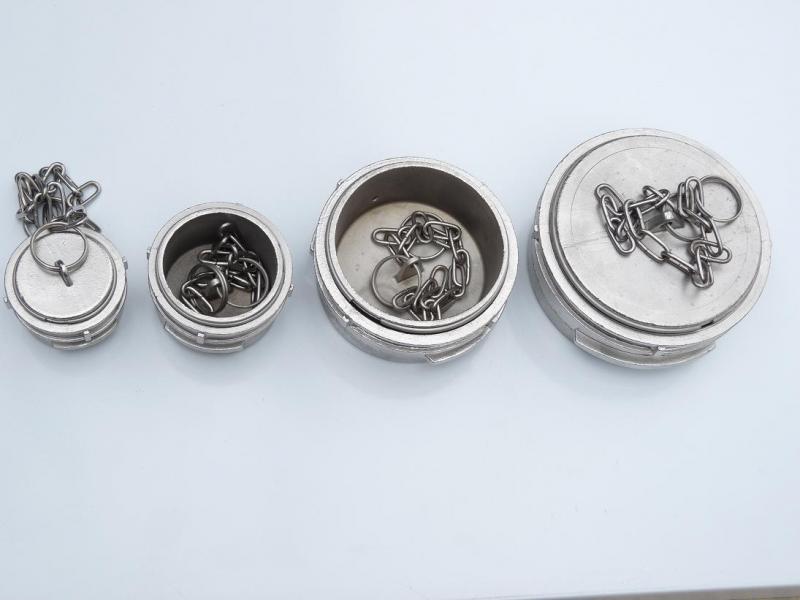

Raccordement : douille cannelée, taraudé, fileté mâle, à souder (version inox) et bouchon

Dimension : du DN20 au DN100

Températures admissibles : selon joints

Pression maxi admissible : pression de service 16 bar

Avantages : raccord rapide, simple d’utilisation

Domaines d’application : industries chimiques, agriculture…

Applications :

• aspiration et refoulement
• connexion rapide entre tuyauterie fixe et tuyauterie flexible
• transport routier par citerne

Conformités : norme NF E 29.572
