Les compensateurs ont un rôle important dans les process industriels liés aux systèmes de tuyauterie. Ils servent à absorber les mouvements mécaniques, à réduire les vibrations pour diminuer les contraintes et à compenser les effets de la dilatation thermique. Que ce soit dans l’industrie chimique, pétrochimique, énergétique ou agroalimentaire, leur utilisation est essentielle pour la longévité des installations et la sécurité des processus. le compensateur installé sur les réseaux de tuyauterie agit en somme comme un amortisseur entre deux éléments rigides.
Fabricant de flexible
Il existe principalement trois types de compensateurs, destinés à répondre à des environnements industriels spécifiques

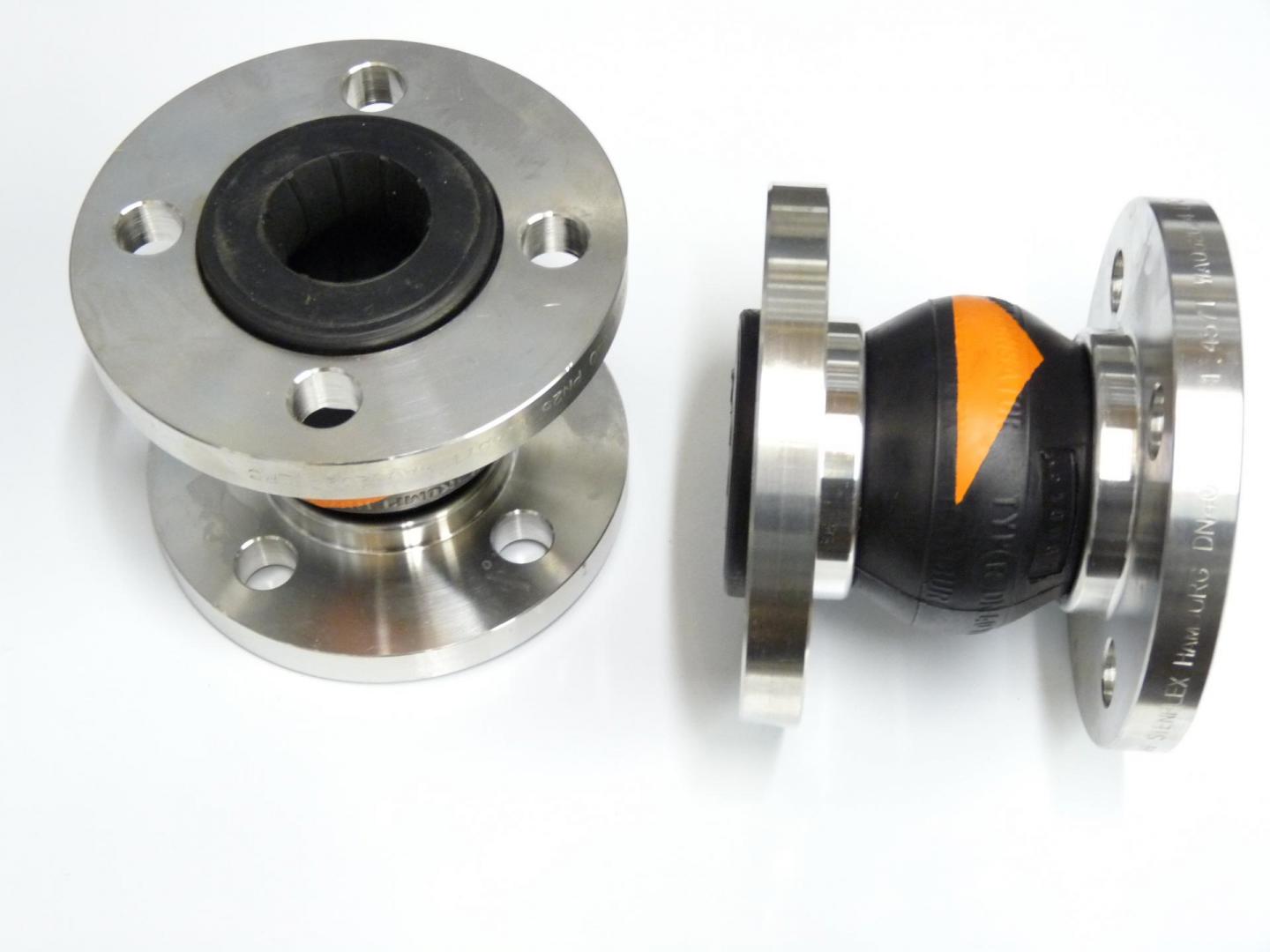

Les compensateurs en élastomère : la polyvalence au service de la flexibilité
Les compensateurs en élastomère sont conçus pour absorber les dilatations thermiques, amortir les vibrations et isoler les bruits mécaniques. Fabriqués à partir de caoutchouc renforcé de trames synthétiques ou métalliques, ces compensateurs présentent une grande souplesse et une bonne résistance à la pression.
Ils se composent généralement de trois couches :
- une couche intérieure en élastomère compatible avec les fluides transportés,
- une couche intermédiaire renforcée de fibres (textiles ou métalliques) pour accroître la tenue mécanique,
- une enveloppe extérieure conçue pour résister aux agressions extérieures (intempéries, projections, produits chimiques légers).
Ils sont utilisés dans des réseaux de transport d’eau, de vapeur, de fuel, d’huile, d’eau de mer, ou encore dans des installations de chauffage. Leur principal avantage réside dans leur capacité à absorber à la fois les mouvements axiaux, latéraux, angulaires et même combinés, tout en s’adaptant à des encombrements réduits.

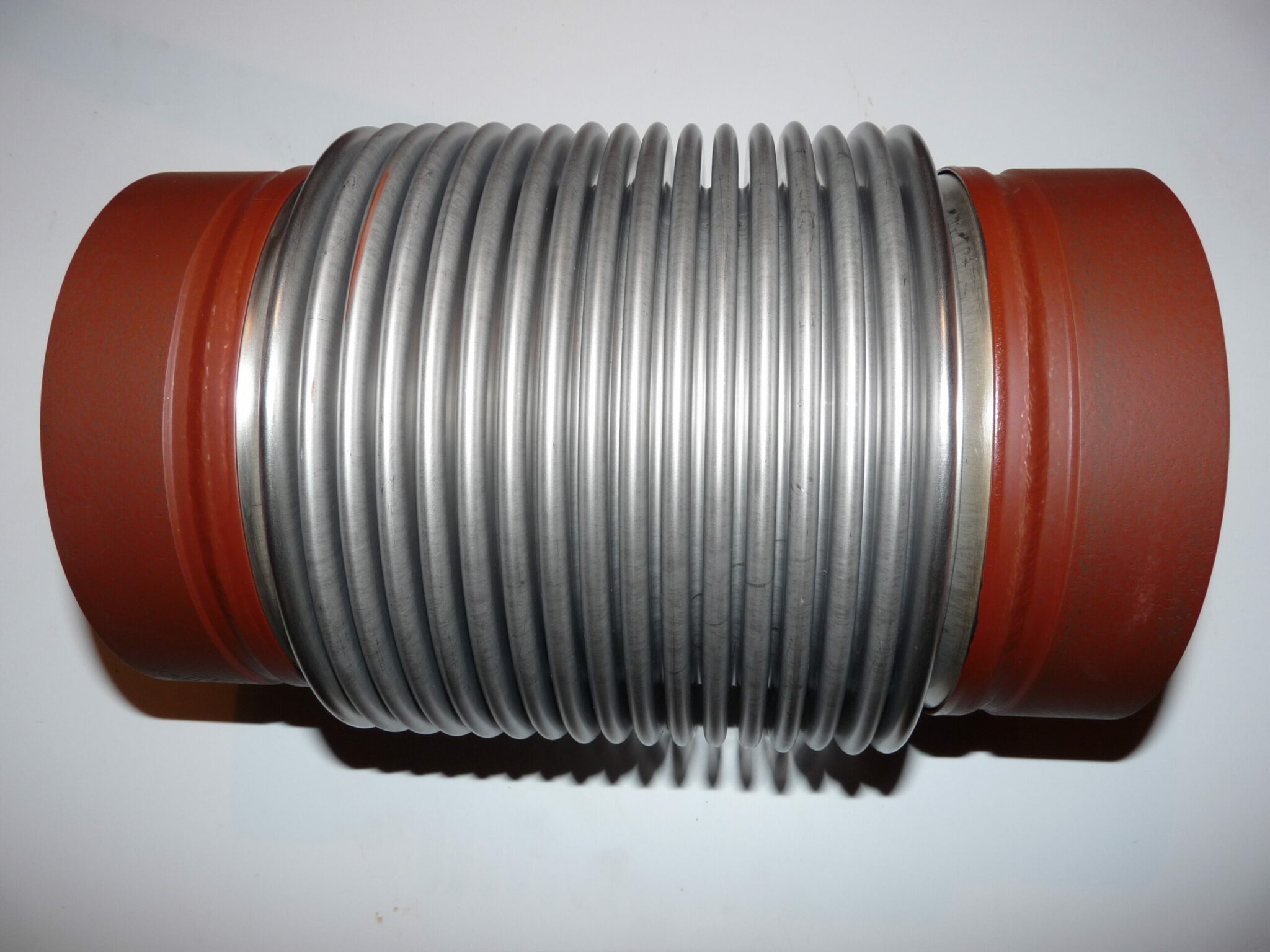

Les compensateurs métalliques : la robustesse pour les conditions extrêmes
Lorsqu’il s’agit de températures très élevées, de fortes pressions ou de milieux corrosifs, les compensateurs métalliques inoxydables sont privilégiés. Constitués de soufflets métalliques (généralement en acier inoxydable), ils permettent une grande précision dans le contrôle des mouvements.
Utilisés dans les installations de gaz, de vapeur, d’échappements industriels ou de cryogénie, ces compensateurs sont disponibles avec différents types de raccordements : par brides, à souder ou filetés. Ils offrent une plage de température très large, allant de -250°C à +800°C selon les configurations.
Leur conception permet une compensation des mouvements axiaux, latéraux et angulaires, ce qui les rend adaptés aux réseaux soumis à des variations thermiques intenses ou à des cycles de pression fréquents. Ils sont particulièrement recommandés pour les installations de production d’énergie, les moteurs industriels, les pompes ou les compresseurs.

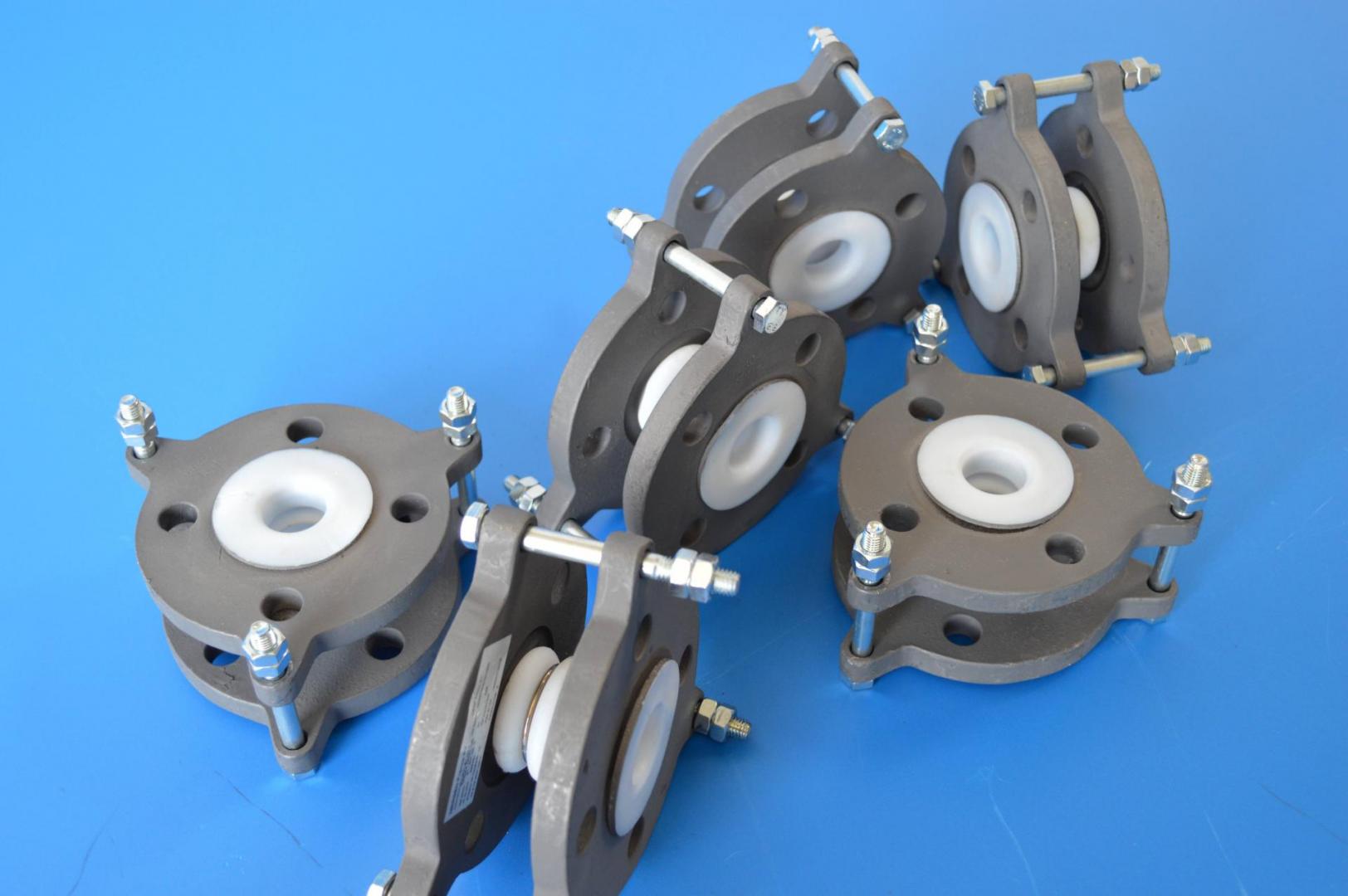

Les compensateurs en PTFE : la solution pour les environnements chimiques
Les compensateurs en PTFE (polytétrafluoroéthylène) sont spécialement conçus pour les environnements exigeants sur le plan chimique. Grâce à la résistance exceptionnelle du PTFE aux agents chimiques agressifs, ces compensateurs sont utilisés dans les industries chimiques, pharmaceutiques, alimentaires, mais aussi dans le traitement des déchets.
Ils supportent des températures allant de -50°C à +200°C et offrent une excellente durabilité dans les environnements corrosifs. Ces modèles permettent une compensation multidirectionnelle des mouvements (axiaux, latéraux, angulaires) tout en conservant des propriétés d’isolation électrique et de faible adhérence, ce qui limite les risques de colmatage ou de dépôt à l’intérieur des canalisations.
Montés avec des raccords à brides, les compensateurs en PTFE de la gamme SPECIFLEX sont livrés prêts à installer, ce qui réduit les temps d’intervention sur site et assure une mise en œuvre sécurisée.
FAQ : Solutions de Compensation et Dilatation Industrielle
À quoi sert précisément un compensateur de dilatation dans une tuyauterie ?
Un compensateur Speciflex est conçu pour absorber les mouvements mécaniques au sein d’un réseau : dilatations thermiques, vibrations de pompes ou désalignements de brides. Son rôle est de protéger vos équipements rigides contre les contraintes excessives, prévenant ainsi les fissures et les ruptures prématurées sur vos installations industrielles.
Quelles sont les différences entre un compensateur inox et un modèle en élastomère ?
Le compensateur métallique (inox) supporte des températures extrêmes (jusqu’à 600°C) et des pressions élevées. Le compensateur en caoutchouc (EPDM, Nitrile) est privilégié pour l’absorption acoustique, les vibrations importantes et les circuits d’eau, offrant une excellente résistance à la fatigue mécanique.
Pourquoi privilégier un compensateur en PTFE pour les fluides chimiques ?
Les compensateurs en PTFE Speciflex sont dédiés au transfert de produits ultra-corrosifs (acides concentrés, solvants). Ils offrent une inertie chimique totale. Nous les équipons souvent d’anneaux de renfort pour supporter la pression tout en conservant la souplesse nécessaire à l’absorption des mouvements, notamment dans les secteurs de la chimie fine.
Quel est le rôle des tiges limiteuses (ou tirants) sur un compensateur ?
Les tiges limiteuses sont des dispositifs de sécurité indispensables. Elles empêchent l’extension excessive du soufflet sous l’effet de la pression de service (effet de fond). Ces tirants protègent le compensateur d’une déformation irréversible et sécurisent l’installation en cas de défaillance des points fixes de la tuyauterie.
Vos compensateurs respectent-ils la directive européenne DESP ?
Oui, l’ensemble de notre gamme de compensateurs est conforme à la Directive des Équipements sous Pression (DESP 2014/68/UE). Selon la dangerosité du fluide et le couple pression/diamètre, nous fournissons les certificats de conformité et les dossiers de traçabilité matière nécessaires pour vos audits de sécurité et de maintenance.
Comment définir le bon dimensionnement pour un compensateur sur mesure ?
Nos experts analysent quatre paramètres clés : la nature du fluide, la pression de service, la température et, surtout, l’amplitude des mouvements à absorber (axiaux, latéraux ou angulaires). Grâce à notre bureau technique, nous dimensionnons la solution optimale pour garantir une durée de vie maximale à votre connexion flexible.
