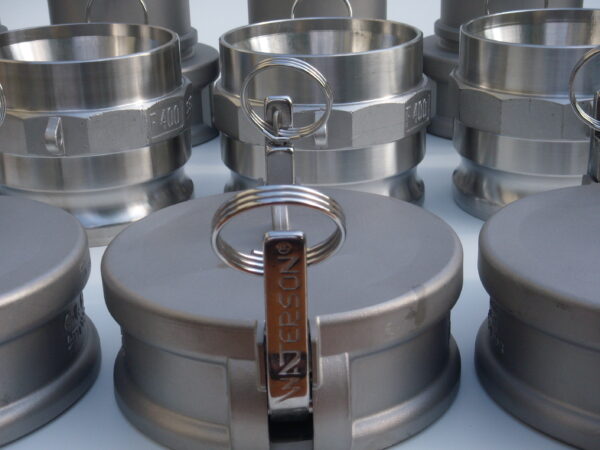

Bouchons Raccords à cames
Largement utilisé dans divers types d’industries, ce bouchon rapide présente de nombreux avantages.

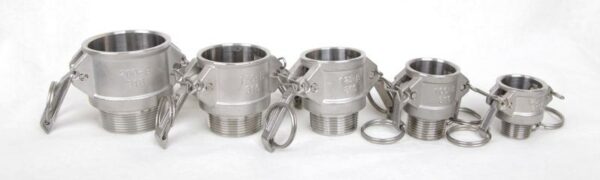

Caractéristiques : Raccord rapide permettant le raccordement sans outil d’une tuyauterie flexible à un élément fixe. Il se décline en plusieurs matières.
Matériaux : inox 316, laiton, aluminium ou polypropylène

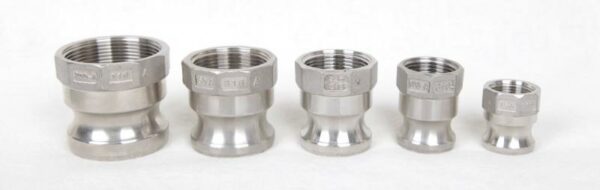

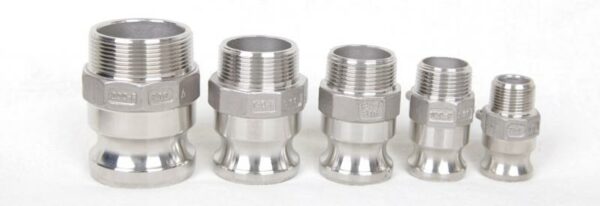

Raccordement : taraudé, fileté mâle, cannelé ou douilles lisses à souder
Dimension : DN15 au DN200 (½″ à 8″)
Températures admissibles :
En fonction des joints pour les alliages (voir tableau des joints).
Pour le polypropylène, jusqu’à 70°C (en service).
Pression maxi admissible : voir tableau
Avantages : simplicité d’utilisation, verrouillage sans outil
Domaines d’application : industries chimiques, pétrochimiques, alimentaires, cosmétiques, pharmaceutiques, traitement de l’eau…
Applications : transfert de tous types de fluides.
Conformités :
- norme américaine Mil-C-27487
- norme américaine Mil A-A-59326A
- norme européenne EN 14420-7
- norme DIN 2828
À noter :
Le standard des raccords à came est basée sur l’US Military Specification Mil-C-27487, norme définissant les méthodes de fabrication, le matériau utilisé, les dimensions, les tolérances, la pression d’utilisation et les procédures de contrôle des raccords. En 1998, cette norme fut remplacée par le nouveau standard A-A-59326A, qui garantit l’interchangeabilité des raccords remplissant un même cahier des charges et désignés par cette même norme.
La norme européenne EN 14420-7, approuvée par la CEN en Septembre 2004 et englobant la norme DIN 2828, est appliquée aux raccords fabriqués selon la norme américaine MIL-C-27487 / A-A-59326A. Cette norme américaine ne s’applique pas aux embouts cannelés.
Les raccords produits sous la norme EN 14420-7 sont interchangeables avec ceux produits sous la norme américaine MIL-C-27487 / A-A-59326A mais peuvent différer dans le mode de raccordement (filetage, crantage…) et dans les numéros de référence.
Pressions de service en bar selon les matériaux :
| DN (pouces) | 15 (1/2") | 20-50 (3/4" - 2") | 65 (2" 1/2) | 75 (3") | 100 (4") | 125-150 (5" - 6") | 6" avec 4 cames |
| Laiton | 11 | 18 | 11 | 10 | 10 | 7 | 10 |
| Aluminium | 11 | 18 | 11 | 10 | 10 | 7 | 10 |
| Inox | 11 | 18 | 11 | 14 | 10 | 7 | 14 |
| Polypropylène | 5 | 7 | - | 4 | - | - | - |
